Драм-картридж и тонер-картридж: что это такое и в чем между ними разница?

Владельцам лазерных принтеров и МФУ нужно очень хорошо разбираться в особенностях устройства этих приборов, чтобы они служили долго и бесперебойно. Поэтому если у вас именно такой тип печатающего оборудования, крайне важно узнать разницу между драм- и тонер-картриджем. Некоторые считают, что это одна и та же часть расходника, но на самом деле это не так. Между собой они отличаются конструкцией, назначением и функциональными возможностями. Наши сервис-инженеры хорошо знают особенности их устройства, ведь более 20 лет проводят заправку и восстановление тонерных картриджей в Ирпене, Киеве и других пригородах столицы. Разобравшись в этих нюансах, вы сможете уменьшить расходы на обслуживание оргтехники.

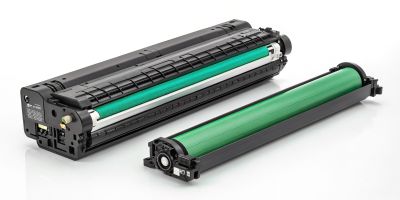

Тонер-картридж при детальном рассмотрении

Название этого устройства говорит само за себя. Первая часть слова указывает на особенность устройства модуля. Тонер-картридж представляет собой контейнер, в котором содержится тонерный порошок. Стоит сразу отметить, что чаще всего этот термин используют для двухкомпонентных систем. Речь идет о печатающих устройствах, в которых туба с тонером и блок с фоточувствительным барабаном (драм-юнит) являются отдельными частями конструкции. При этом их устанавливают независимо друг от друга. Такие конструктивные особенности лазерных принтеров и МФУ вы можете встретить в линейках известных брендов:

• Brother.
• Kyocera.
• Xerox.
• Lexmark.
• Panasonic.

Тонер-картридж выполняет только одну ключевую роль — обеспечивает печатающий механизм достаточным количеством тонерного порошка. Обычно эти тубы имеют разную вместимость, а некоторые из них предназначены для лазерных принтеров / МФУ с увеличенным ресурсом. Для улучшенного нанесения микрогранул внутри контейнеров нередко предусмотрены специальные перемешивающие приспособления. Следует отметить, что замену тонер-картриджей приходится проводить намного чаще, чем драм-модулей. Но не в случае продукции производства Canon, HP и Samsung. Представленные компании выпускают расходники, в которых эти два блока объединены, а это существенно усложняет разборку конструкции. Такого типа образцы обычно оснащены дополнительным бункером для отработанного тонера.

ВАЖНО! Уникальной особенностью именно тонер-картриджей является то, что их можно заправлять самостоятельно. Конечно, при условии, что модель имеет простое устройство и является достаточно распространенной. В таком случае вам достаточно лишь разобрать корпус расходника, открыть крышку тубы и засыпать соответствующее количество тонера. Что касается дозировки, то обязательно проверьте на официальных ресурсах, сколько нужно порошка именно для вашей модели устройства.

Драм-картридж со всеми его особенностями

Формирование изображения на диэлектрической поверхности светочувствительного цилиндра считается самым главным этапом процесса печати. Как раз за него и отвечает драм-блок оргтехники. Именно здесь тонер с поверхности фотобарабана переносится на бумагу. В зависимости от марки и модели лазерного принтера драм-юнит может быть встроен в тонерный картридж, или установлен отдельно от него, но будет работать в паре с тубой, в которой находится тонерный порошок. Однако нельзя говорить, что фотоцилиндр является драм-картриджем, потому что в этот узел входит несколько ключевых компонентов:

1. Ролик первичного заряда.
2. Фоточувствительный барабан (OPC-Drum).
3. Система очистки фоторецептора (например, ракель).
4. Бункер для отработанного тонера.
5. Дополнительные элементы: контактные пластины, боковые крышки, шестерни, уплотнители и т.д.

Принцип работы драм-юнита выглядит следующим образом. Лазерный луч (или LED), так сказать, рисует спроецированное изображение на соответствующих участках диэлектрической поверхности фотоцилиндра. На заряженные зоны под влиянием физических законов прилипают микрогранулы тонерного порошка. В процессе печати фотовал переносит образовавшийся эскиз на офисную бумагу, а термоузел закрепляет его на ней. Остатки тонера, который не был использован, лезвие очистки снимает с OPC-Drum. Проводить замену этого рабочего блока нужно не так часто, как тонерного. Ресурс фоторецептора может варьироваться от 2 до 30 тысяч страниц. Все зависит от особенностей модели принтера.

ВАЖНО! Нередко печатающее оборудование сообщает о необходимости замены драм-юнита. Однако ни в коем случае не стоит путать это предупреждение с окончанием тонера. В некоторых образцах оргтехника выводит сообщение «Replace Drum», что говорит об исчерпании ресурса OPC-Drum. Также очевидными признаками износа запчасти являются дефекты печати, например вертикальные черные или светлые полосы и пропуски / затемнения на распечатке.

Секреты долговечности расходных материалов

Разница между тонер- и драм-картриджем очевидна, но каждый из них является важным компонентом печатающего оборудования. Первый узел предназначен для формирования изображения. В его состав входит не только фотобарабан, но и ракель, бункер для отработанного тонера и другие детали. В то же время тонер-картридж представляет собой тубу, в которой герметично хранится тонерный порошок. Но зачем вам нужно знать эти отличия. Техническая грамотность всегда в почете, ведь позволяет правильно заказать услугу заправки тонерного картриджа или его восстановления. К тому же вы будете понимать, как проверить состояние каждого из этих типов расходника и насколько часто проводить замену модулей. В дополнение вы существенно сэкономите, если самостоятельно проведете заправку тубы. Однако продлить срок службы расходных материалов вам помогут следующие советы:

1. Регулярно пользуйтесь своей оргтехникой, не допускайте, чтобы она простаивала без дела более 1-2 недель.
2. Периодически проводите очистку основных узлов как принтера / МФУ, так и расходника.
3. Следите за качеством печати, чтобы в случае возникновения дефектов вовремя провести замену изношенных деталей.

Помните, расходные материалы отличаются довольно значительным ресурсом, но указанная норма обычно является ориентировочной. От интенсивности использования печатающей техники и климатических условий в помещении также зависит, как скоро вам придется проводить замену тонерного картриджа или его запчастей. К тому же резкие перепады температуры и несоответствующая для использования влажность негативно влияют на состояние рабочих узлов расходника. Но вам не стоит волноваться, ведь при необходимости наши мастера проведут как заправку, так и восстановление тонерных картриджей различного типа. В этом вы можете не сомневаться!
